Contenido

Matlab
Simulink
Elementos de un modelo
Pasos para crear un modelo

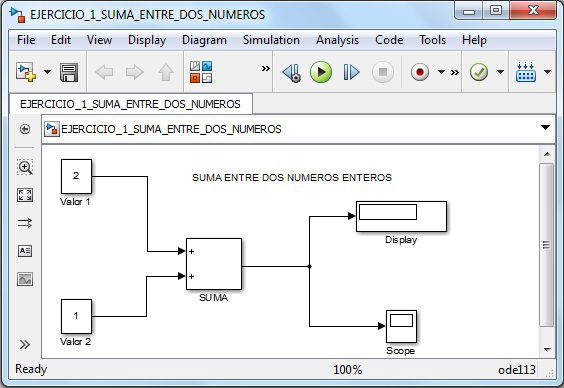

Suma entre dos números

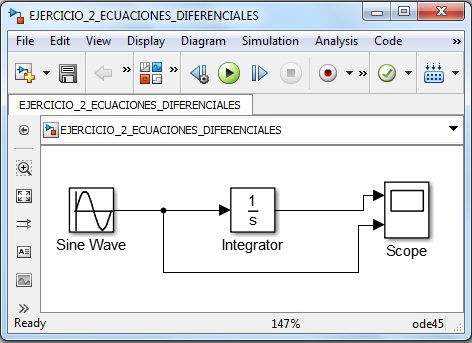

Ecuaciones diferenciales

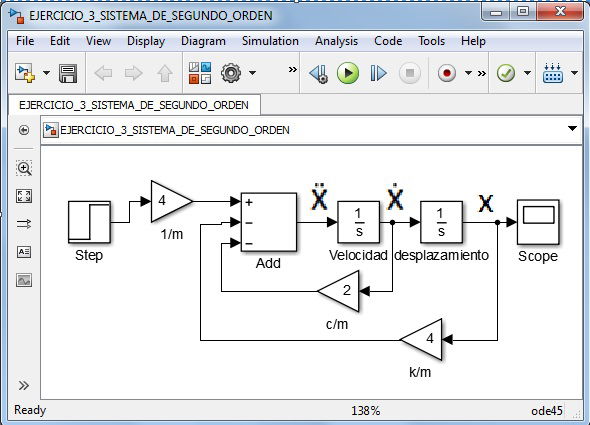

Sistemas de segundo orden

Matlab

MATLAB ® es un lenguaje de alto nivel y un entorno interactivo para el cálculo numérico, visualización y programación (MathWorks, 2014). Usando MATLAB, puede analizar los datos, desarrollar algoritmos y crear modelos y aplicaciones. El lenguaje, las herramientas y funciones integradas de matemáticas le permiten explorar las múltiples enfoques y llegar a una solución más rápida que con hojas de cálculo o lenguajes de programación tradicionales, como C / C++ o Java ® . Usted puede utilizar MATLAB para una gama de aplicaciones, incluyendo el procesamiento de señales de comunicaciones, imágenes y de vídeo, sistemas de control, prueba y medición, finanzas computacionales, y la biología computacional. Más de un millón de ingenieros y científicos en la industria y el mundo académico usan MATLAB, el lenguaje del cálculo técnico.

Características principales

Lenguaje de alto nivel para el cálculo numérico, visualización y desarrollo de aplicaciones
Entorno interactivo para la exploración iterativa, el diseño y la resolución de problemas
Funciones matemáticas para álgebra lineal, estadística, análisis de Fourier, filtrado, optimización, integración numérica, y la resolución de ecuaciones diferenciales ordinarias
Construido en los gráficos para la visualización de datos y herramientas para la creación de modelos personalizados
Herramientas de desarrollo para mejorar la calidad del código y facilidad de mantenimiento y maximizar el rendimiento
Herramientas para la creación de aplicaciones con interfaces gráficas de encargo
Funciones para integrar los algoritmos basados en MATLAB con aplicaciones externas y lenguajes como C, Java .NET y Microsoft, Excel

2 Simulink

Para ingresar a Simulink la opción más fácil es a través del botón Simulink que se encuentra en la barra de herramientas, o desde la línea de comandos mediante la orden: >> simulink

La biblioteca de Simulink, proporciona un entorno gráfico al usuario que facilita el análisis, diseño y simulación de sistemas, al incluir una serie de rutinas que resuelven los cálculos matemáticos, junto con una sencilla interfaz para su uso.

El conjunto de componentes incluidos junto al programa Simulink, incluye bibliotecas de fuentes de señal, dispositivos de presentación de datos, sistemas lineales y no lineales, conectores y funciones matemáticas. Entre otros de ser necesario, se pueden crear nuevos bloques a medida según las necesidades del usuario.

Ventana de Simulink (Library Simulink Browser)

Para abrir las librerías de herramientas de Simulink se debe dar click sobre el botón Library Browser que se encuentra en la ventana de comandos.

Las librerías se dividen según sus funciones o aplicaciones, a continuación presenta las librerías que ofrece Simulink.

Discrete (discreto)
Math (funciones para trigonometría, aritmética,etc)
Continuous (continuo)
Sinks (muestran resultados)
Tablas y funciones (llamar funciones de matlab)
Sources (fuentes de señales)
Signals & Systems (multiplexores y demultiplexores, buses)
Subsitemas (Sistema dentro de otro sistema)

Elementos de un modelo de Simulink

Generalmente los modelos en Simulink constan de tres elementos básicos.

Inputs o sources (entradas)
En esta parte se tiene a: generadores de funciones, señales creadas en Matlab, Constantes, ondas sinusoidales.
Diagrama de bloques.
Sistemas modelados, es un sistema que se realiza en base a la correcta conexión de bloques, que realicen una función determinada en conjunto, pueden ser bloques como: Integrator, Add, Gain, Resistencias, inductancias, capacitancias y otras.
Outputs o Sinks (salidas)
Son los bloques de Simulink que ayudan a visualizar los resultados obtenidos de los sistemas modelados, los cuales pueden ser: ficheros, osciloscopios, gráficos.
